Asterisk y la replicación MySQL Master-Slave en CentOS

Tenemos nuestro servidor Asterisk instalado y trabajando con los registros de las llamadas guardados en una base de datos MySQL. Queremos tener una copia de la base de datos actualizada en tiempo real para hacer frente a cualquier tipo de evento que pueda afectar la integridad de los registros de las llamadas. En este tipo de escenario tenemos a disposición una funcionalidad de MySQL; la posibilidad de replicar los datos en un servidor MySQL instalado en otro computador. Tenemos dos formas de replicar los datos:

  • configurar una replicación master-slave (maestro-esclavo)
  • configurar una replicación master-master (maestro-maestro)

En este primer articulo sobre el tema, veremos como crear una replicación MySQL master-slave. La replicación master-slave no es una copia de backup de la base de datos, de hecho si borramos una entrada en el MySQL maestro, automáticamente se borrará también en el esclavo. La idea es tener siempre una copia de backup y además crear la replicación maestro-esclavo.

Podemos usar el esclavo para consultas desde otros programas y de esta manera no cargar demasiado el Maestro. Un ejemplo puede ser cuando vamos a generar reportes mensuales de las llamadas. En vez de hacer las consultas en el maestro, las podemos hacer en el esclavo.

Es buena practica usar una conexión dedicada para el intercambio de datos entre el maestro y el esclavo para evitar que hayan retrasos considerables en la actualización de la base de datos.

¿Como funciona la replicación MySQL Master-slave?

  • El Maestro registra los cambios en un registro binario (Binary log)
  • El esclavo copia los eventos en un registro propio (Relay log)
  • El esclavo lee y repite los eventos presentes en el Relay log en la base de datos

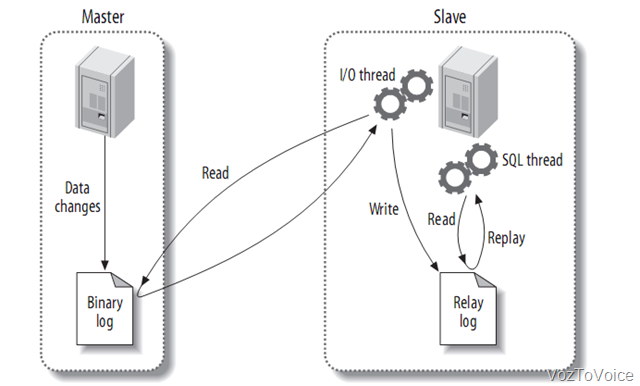

Una imagen que explica el funcionamiento:


El escenario que se va a presentar en este articulo es el siguiente:

ServidorA:

IP LAN: 192.168.142.248

Base de datos a replicar: asterisk

Master

ServidorB:

IP LAN: 192.168.146.90

Esclavo



Servidor A:

Creamos una carpeta donde guardar los Binary log:

mkdir /var/log/mysql

Cambiamos los permisos de modo que MySQL pueda escribir y leer en esa carpeta:

chown mysql:mysql /var/log/mysql

Entramos en el cliente mysql

mysql -u root -p

y creamos los privilegios de replicación para un nuevo usuario que luego configuraremos en el servidorB:

myslq> GRANT REPLICATION SLAVE ON *.* TO 'fulano'@'192.168.146.90' IDENTIFIED BY 'sesamo';

Actualizamos los privilegios y salimos del cliente MySQL:

mysql> flush privileges;

mysql> quit

Ahora modificamos el archivo de configuración de MySQL para configurar los parámetros necesarios para la replicación:

nano /etc/my.cnf

Bajo la etiqueta [mysqld] añadimos las siguientes línea:

server-id               = 10
log_bin                 = /var/log/mysql/mysql-bin.log
expire_logs_days        = 10
max_binlog_size         = 100M
binlog_do_db            = asterisk
sync_binlog=1

Una pequeña explicación de los parámetros:

  • server-id: identifica el servidor MySQL.
  • log_bin: nombre del archivo donde se guardará el Binary log
  • expire_log_days: especifica que los archivos Binary log más viejos de 10 días se pueden borrar
  • max_binlog_size: el tamaño máximo de un Binary log
  • binlod_do_db: el nombre de la base de datos que queremos replicar
  • sync_binlog=1: cada evento generado en el Master será escrito inmediatamente en el Binary log. Aumenta la carga del Master a cambio de una replicación más precisa

Guardamos los cambios y reiniciamos MySQL

/etc/init.d/mysql restart

Considerando que nuestro servidor Asterisk tiene tiempo trabajando tenemos que crear una copia de la base de datos para luego importarla en el servidor MySQL esclavo:

mysql -u root -p

Primero seleccionamos la base de datos asterisk:

mysql> use asterisk

Segundo bloqueamos la lectura de todas las tablas de todas las bases de datos:

mysql> FLUSH TABLES WITH READ LOCK;

Por ultimo miramos el estado del Master:

mysql> SHOW MASTER STATUS;

Aparecerá algo por el estilo:

+------------------+----------+--------------+------------------+
| File                    | Position | Binlog_Do_DB | Binlog_Ignore_DB |
+------------------+----------+--------------+------------------+
| mysql-bin.000001 |       98 | asterisk            |                  |
+------------------+----------+--------------+------------------+
1 row in set (0.00 sec)

Apuntamos los datos que aparecen en la columna File (mysql-bin.000001) y en la columna Position (98)

Sin cerrar esta ventana, abrimos otra ventana terminal o otra conexión al servidor Linux y creamos una copia de la base de datos asterisk:

cd /tmp

mysqldump -u root -psesamo asterisk > asteriskslave.sql

copiamos el archivo en el servidoB en la carpeta tmp:

scp asteriskslave.sql root@192.168.146.90:/tmp

Cerramos esta ventana y volvemos a la primera:

desbloqueamos las tablas:

mysql> UNLOCK TABLES;

y salimos del cliente:

mysql> quit



Servidor B

Si no tenemos instalado MySQL, lo instalamos:

yum install mysql mysql-server mysql-devel

Lo iniciamos:

/etc/init.d/mysqld start

Creamos una contraseña para el usuario root:

mysqladmin –u root password sesamo

Modificamos el archivo de configuración de MySQL

nano /etc/my.cnf

bajo la etiqueta [mysqld] ponemos:

server-id=20
master-connect-retry=60
replicate-do-db=asterisk
skip_slave_start
read_only

Los parámetros:

  • server-id: numero que identifica el servidor MySQL del servidorB
  • master-connect-retry=60: si el esclavo pierde la conexión con el maestro, cada 60 segundos intentará restablecerla
  • replicate-do-db: la base de datos que vamos a replicar
  • skip_slave_start: evita que el esclavo se reinicie en el caso de un crash del servidor
  • read_only: no permite a la mayoría de los usuarios del servidor MySQL esclavo cambiar las tablas

Guardamos los cambios y volvemos a arrancar MySQL:

/etc/init.d/mysqld restart

Creamos la base de datos asterisk:

mysqladmin -uroot -psesamo create asterisk

recuperamos tablas y datos de la copia que tenemos en la carpeta /tmp:

cd /tmp

mysql -u root -psesamo asterisk < asteriskslave.sql

Llegados a este punto creamos los datos de acceso al servidor MySQL Master:

mysql -u root -psesamo

mysql> CHANGE MASTER TO MASTER_HOST='192.168.142.248',
           MASTER_USER='fulano',
           MASTER_PASSWORD='sesamo',
           MASTER_LOG_FILE='mysql-bin.000001',
           MASTER_LOG_POS=98;

En MASTER_LOG_FILE Y MASTER_LOG_POS, ponemos los datos del servidor MySQL A que habíamos apuntado.

Iniciamos el esclavo:

mysql> START SLAVE;

Controlamos el estado de la conexión con el Master:

mysql> SHOW SLAVE STATUS\G

*************************** 1. row ***************************
             Slave_IO_State: Waiting for master to send event
                Master_Host: 192.168.142.248
                Master_User: fulano
                Master_Port: 3306
              Connect_Retry: 60
            Master_Log_File: mysql-bin.000001
        Read_Master_Log_Pos: 98
             Relay_Log_File: mysqld-relay-bin.000002
              Relay_Log_Pos: 235
      Relay_Master_Log_File: mysql-bin.000001
           Slave_IO_Running: Yes
          Slave_SQL_Running: Yes
            Replicate_Do_DB: asterisk
        Replicate_Ignore_DB:
         Replicate_Do_Table:
     Replicate_Ignore_Table:
    Replicate_Wild_Do_Table:
Replicate_Wild_Ignore_Table:
                 Last_Errno: 0
                 Last_Error:
               Skip_Counter: 0
        Exec_Master_Log_Pos: 98
            Relay_Log_Space: 235
            Until_Condition: None
             Until_Log_File:
              Until_Log_Pos: 0
         Master_SSL_Allowed: No
         Master_SSL_CA_File:
         Master_SSL_CA_Path:
            Master_SSL_Cert:
          Master_SSL_Cipher:
             Master_SSL_Key:
      Seconds_Behind_Master: 0
1 row in set (0.00 sec)

Salimos del cliente:

mysql> quit

Ahora hacemos una llamada de prueba y miramos que pasa en el servidorA (captura de paquetes en el puerto 3306 con ngrep):

#
T +7.266866 192.168.142.248:3306 -> 192.168.146.90:58745 [AP]
:......~K.
...9.........
..............@.............std.......asterisk.INSERT INTO cdr (calldate,src,dst,dcontext,channel,lastapp,duration,billsec,disposition,amaflags,accountcode,uniqueid) VALUES ('2010-02-19 12:34:14','2100','97','phones','SIP/2100-00000001','Hangup','26','26','ANSWERED','3','2100','1266600854.1')
##

El servidorA 192.168.142.248:3306 envía un paquete al servidorB 192.168.146.90:58745 que contiene los datos de la llamada. El ServidorB guarda los datos en su Relay log y luego de leer el Relay log los guarda en la base de datos.

Esto es todo.
